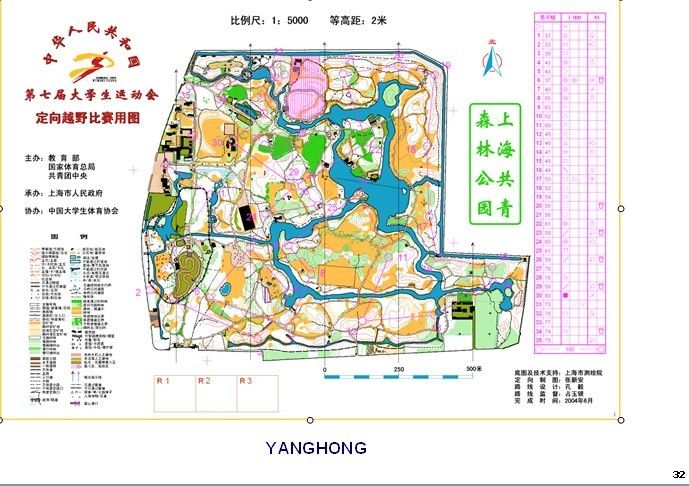

如何测绘定向越野用地形图

    如何绘制一张可以准确反映地面表面形态和面貌的地形图呢。不论有起伏变化的山区，还是水网密集的水乡，图上地物符号都要可以准确地反映了地面的实际情况。我们该如何测绘呢？



    三个基本要素：方位、距离和高度。同时这三个基本要素还必须有起始方向、坐标原点和高度零点作依据。



    用一张固定在图板上的白纸测绘地形图时，一开始先要对图板定向，这可根据事先测量的大地控制点作为起始方向来定向；在简易测图中，也可用指北针来定向。图板定向后，就要确定测图点在图纸上的位置，对于纳入国家统一的基本地形图的测绘，是有统一规范的坐标展点要求的；但对于小面积局部地区测绘，可假设独立的平面直角坐标系原点，即可着手按测方位和距离两要素的方式，测定地面上其它任何点的平面坐标位置。至于点的高程，由于国家高程系统已在全国各地布设了很多统一高程基准的水准点可供利用，一般均可用水准测量方法连测到测图区，因此在测图时采用视距三角高程测量的方法就可同时测定出任何一点的点位和高程。



   地貌和地物的描绘都可用其变换点所组成的线条反映出来。地貌可用等高线反映出其高低和形态变化；地物如房屋、道路、河流等均可用其变换特征点所构成的线条表示出来；有不少特殊的地貌和地物还有专门的图例符号来表示。测绘地形图的工作实际上就是测定并表示地面上所有地貌和地物的特征点。
